Mengenal Alfagomma Male Stud Barrel Tee (LE) – Fitting Cabang Andalan untuk Sistem Hidraulik

Dalam dunia sistem hidraulik dan perpipaan industri, kebutuhan untuk membagi aliran fluida ke berbagai arah merupakan hal yang sangat umum ditemui. Salah satu komponen kunci yang menjawab kebutuhan ini adalah fitting tee atau cabang tiga. Di antara berbagai jenis fitting tee yang tersedia, Alfagomma Male Stud Barrel Tee (LE) menonjol sebagai produk andalan yang dirancang khusus untuk memberikan sambungan cabang yang presisi, kuat, dan tahan bocor. Fitting jenis ini memungkinkan Anda untuk menghubungkan tiga saluran hidraulik sekaligus, dengan satu jalur utama dan dua cabang yang umumnya membentuk sudut 90 derajat, sehingga fluida dapat dialirkan ke berbagai komponen sistem secara efisien.

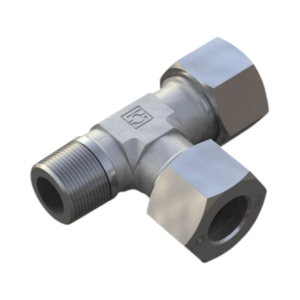

Nama “Male Stud Barrel Tee” mengacu pada desain fitting yang memiliki ulir jantan (male thread) pada stud-nya serta bentuk badan seperti tabung (barrel) yang kokoh. Seri LE sendiri merupakan bagian dari lini produk Alfagomma yang mengacu pada standar Eropa DIN dan ISO, dirancang untuk aplikasi tekanan menengah hingga berat. Fitting ini sangat ideal digunakan pada sistem hidraulik bergerak seperti alat berat (excavator, bulldozer, loader), mesin industri pres, sistem kelautan, hingga aplikasi di sektor pertanian dan konstruksi.

Keunggulan Alfagomma Male Stud Barrel Tee (LE)

Alfagomma Male Stud Barrel Tee (LE) memiliki sejumlah keunggulan yang menjadikannya pilihan utama para teknisi dan insinyur hidraulik di berbagai sektor industri.

Keunggulan pertama terletak pada material berkualitas tinggi. Fitting ini diproduksi dari baja karbon grade tinggi (umumnya setara dengan C45 atau St 37.2) atau opsi baja tahan karat AISI 316 untuk lingkungan korosif. Seluruh permukaan fitting dilengkapi dengan lapisan pelindung seperti zinc plating atau trivalent chromate yang memberikan ketahanan luar biasa terhadap korosi dan karat, bahkan ketika diaplikasikan di lingkungan lembab, area tambang, atau sistem kelautan yang terpapar air asin.

Keunggulan kedua adalah desain tekanan tinggi. Alfagomma Male Stud Barrel Tee (LE) dirancang untuk menahan tekanan kerja yang ekstrem, dengan rating tekanan hingga 630 bar pada ukuran tertentu tergantung serinya . Fitting ini tersedia dalam tiga seri tekanan yaitu seri LL (ultra ringan), seri L (ringan/sedang), dan seri S (berat). Hal ini memungkinkan Anda untuk memilih fitting yang paling sesuai dengan kebutuhan tekanan sistem hidraulik Anda, mulai dari aplikasi tekanan rendah hingga tekanan ultra tinggi.

Keunggulan ketiga adalah kepatuhan terhadap standar internasional. Alfagomma LE Fitting memenuhi standar DIN 2353 dan ISO 8434-1 untuk sistem 24 derajat cone, yang merupakan standar global untuk fitting hidraulik tekanan tinggi . Dengan kepatuhan ini, fitting Alfagomma LE dapat dengan mudah dipasangkan dengan komponen dari berbagai merek ternama lainnya yang juga mengacu pada standar yang sama. Hal ini memberikan fleksibilitas tinggi dalam perawatan dan penggantian suku cadang.

Keunggulan keempat adalah kemudahan pemasangan. Geometri ulir yang presisi hasil dari proses pemesinan CNC modern memastikan bahwa fitting dapat dipasang dengan mulus tanpa risiko cross-threading atau kerusakan ulir. Bentuk barrel (tabung) yang khas pada stud memberikan area pegangan yang baik saat proses pengencangan, sementara desain internal yang optimal meminimalkan turbulensi aliran dan drop tekanan.

Keunggulan kelima adalah daya tahan terhadap getaran dan suhu ekstrem. Fitting ini mampu beroperasi pada rentang suhu yang lebar, dari minus 40 derajat Celsius hingga plus 120 derajat Celsius tergantung jenis seal yang digunakan. Selain itu, ketahanannya terhadap getaran hebat dan siklus tekanan berulang (fatigue resistance) menjadikannya pilihan yang sangat andal untuk aplikasi pada alat berat yang beroperasi di medan berat.

Keunggulan keenam adalah variasi pilihan seal. Alfagomma LE Fitting tersedia dengan berbagai pilihan material sealing ring yang dapat disesuaikan dengan jenis fluida dan kondisi operasi. Seal NBR (Nitrile Butadiene Rubber) cocok untuk aplikasi standar dengan fluida minyak mineral. Seal FKM atau Viton ideal untuk suhu tinggi atau fluida khusus yang lebih agresif. Sementara seal HNBR memberikan ketahanan lebih baik terhadap aplikasi refrigerasi dan fluida dengan aditif tertentu.

Spesifikasi Teknis Alfagomma Male Stud Barrel Tee (LE)

Dari sisi spesifikasi teknis, Alfagomma Male Stud Barrel Tee (LE) memiliki rentang ukuran yang sangat lengkap untuk mengakomodasi berbagai kebutuhan sistem hidraulik.

Rentang ukuran ulir untuk fitting ini meliputi ulir metris dari M8 x 1 hingga M42 x 2, ulir BSP (British Standard Pipe) dari G1/8 inci hingga G2 inci, serta ulir NPT (National Pipe Thread) dari 1/8 inci hingga 2 inci. Konfigurasi fitting ini umumnya memiliki ukuran ulir yang sama pada ketiga cabangnya, namun tersedia juga varian dengan ukuran cabang yang berbeda sesuai kebutuhan aplikasi spesifik.

Dalam hal segmentasi tekanan, Alfagomma membagi produk LE series menjadi tiga kategori utama. Seri LL (Extra-Light) diperuntukkan bagi aplikasi dengan tekanan sangat rendah hingga sekitar 100 bar. Seri L (Light) cocok untuk tekanan menengah hingga sekitar 350 bar. Seri S (Heavy) dirancang untuk tekanan tinggi hingga 630 bar . Pilihan seri yang tepat sangat penting untuk memastikan keamanan dan keandalan sistem.

Untuk suhu operasi, dengan seal NBR standar, fitting ini mampu bekerja pada rentang suhu minus 40 derajat Celsius hingga plus 100 derajat Celsius. Sementara dengan seal FKM/Viton, rentang suhunya adalah minus 20 derajat Celsius hingga plus 150 derajat Celsius. Hal ini memungkinkan aplikasi pada berbagai kondisi lingkungan, mulai dari daerah dingin ekstrem hingga area industri dengan suhu tinggi.

Material badan fitting umumnya terbuat dari baja karbon kualitas tinggi dengan pelapisan Trivalent Zinc yang memenuhi standar RoHS (bebas bahan berbahaya). Untuk aplikasi di lingkungan korosif seperti industri kelautan atau pabrik kimia, tersedia opsi Stainless Steel AISI 316L yang memberikan ketahanan korosi jauh lebih baik.

Semua produk Alfagomma LE series mengacu pada standar kualitas internasional dan telah disertifikasi dengan ISO 9001:2015. Untuk aplikasi kelautan, fitting ini juga dilengkapi dengan sertifikasi dari lembaga klasifikasi ternama seperti ABS (American Bureau of Shipping) dan DNV (Det Norske Veritas).

Cara Perawatan Male Stud Barrel Tee (LE)

Meskipun Alfagomma Male Stud Barrel Tee (LE) dikenal sangat tahan lama dan dirancang untuk umur pakai yang panjang, perawatan yang tepat akan semakin memperpanjang masa pakainya dan menjaga performa sistem hidraulik Anda tetap optimal. Berikut adalah langkah-langkah perawatan yang disarankan.

Langkah pertama adalah melakukan inspeksi visual secara rutin. Periksa secara berkala apakah ada retakan mikro pada badan fitting, korosi berlebih, atau deformasi pada ulir dan permukaan segel. Perhatikan juga apakah ada tanda-tanda kebocoran seperti noda basah atau tetesan fluida di sekitar sambungan. Jika ditemukan kerusakan sekecil apapun, segera ganti fitting tersebut. Kerusakan kecil yang dibiarkan dapat berkembang menjadi kegagalan besar yang berbahaya dan menyebabkan downtime yang panjang pada operasional Anda.

Langkah kedua adalah memastikan kebersihan fitting sebelum pemasangan dan selama perawatan rutin . Sebelum memasang fitting, bersihkan ulir dan permukaan segel dari kotoran, debu, serpihan logam, atau sisa sealant lama. Gunakan sikat kawat halus atau kain bersih yang tidak meninggalkan serat untuk membersihkan ulir. Untuk membersihkan bagian dalam port atau saluran, Anda dapat menggunakan sikat pembersih khusus (brush) yang lembut agar tidak merusak permukaan segel di dalamnya . Kotoran yang terperangkap pada fitting tidak hanya dapat menyebabkan kebocoran tetapi juga dapat mencemari seluruh sistem hidraulik dan merusak komponen lain seperti pompa dan katup.

Langkah ketiga adalah memberikan pelumasan yang tepat pada ulir dan permukaan segel . Sebelum pemasangan, oleskan lapisan tipis pelumas yang sesuai pada ulir dan permukaan kerucut (cone) dari fitting. Pelumasan membantu mengurangi gesekan antara permukaan logam saat pengencangan, mencegah terjadinya galling atau penyangkutan ulir (thread galling), serta memudahkan pelepasan di kemudian hari. Gunakan pelumas yang kompatibel dengan fluida hidraulik sistem Anda, seperti cairan hidraulik itu sendiri atau senyawa anti-kejang khusus . Hindari penggunaan pelumas secara berlebihan karena dapat menarik debu dan kotoran.

Langkah keempat adalah menggunakan sealant atau sealing method yang tepat . Untuk fitting dengan sistem 24 derajat cone yang menggunakan cutting ring atau ferrule, sealant ulir seperti Teflon tape umumnya tidak diperlukan pada ulir luar karena segel utama terbentuk pada permukaan cone. Namun, untuk sambungan yang membutuhkan sealant, aplikasikan secukupnya dan pastikan sealant tidak masuk ke dalam saluran fluida karena dapat menyumbat orifice kecil atau merusak komponen sistem . Untuk sambungan dengan O-ring, pastikan O-ring dalam kondisi baik (tidak kering, retak, atau aus) sebelum pemasangan.

Langkah kelima adalah mengencangkan fitting dengan torsi yang presisi. Sangat penting untuk mengikuti tabel torsi yang dikeluarkan oleh Alfagomma untuk setiap ukuran dan seri fitting . Gunakan torque wrench yang terkalibrasi untuk memastikan akurasi. Mengencangkan fitting terlalu lemah (under-tightening) akan menyebabkan kebocoran karena segel tidak terbentuk sempurna. Sebaliknya, mengencangkan terlalu kuat (over-tightening) dapat merusak ulir, merusak permukaan segel, bahkan menyebabkan fitting retak yang dapat berakibat fatal saat sistem bertekanan.

Langkah keenam adalah menghindari beban lateral dan tekanan berlebih pada fitting . Pastikan selang atau pipa yang terhubung ke fitting tidak menarik fitting secara miring atau memberikan beban lateral yang berlebihan. Pasang bantalan atau clamp (penjepit) pada selang/pipa untuk mengurangi getaran dan pergeseran yang dapat mempercepat kerusakan fitting . Beban lateral yang terus-menerus meskipun kecil dapat menyebabkan kebocoran dini pada sambungan.

Langkah ketujuh adalah mengganti seal ring atau komponen yang aus secara berkala. Seal ring (O-ring) adalah komponen yang paling rentan aus karena terbuat dari material elastomer yang dapat mengeras, retak, atau kehilangan elastisitasnya seiring waktu. Bahkan jika fitting masih terlihat bagus, disarankan untuk mengganti seal ring setiap kali Anda melepas dan memasang kembali fitting, atau secara periodik setiap 1 hingga 2 tahun tergantung intensitas operasi dan suhu lingkungan.

Cara Memilih Alfagomma Male Stud Barrel Tee (LE) yang Tepat

Memilih fitting tee yang tepat sangat krusial untuk keberhasilan sistem hidraulik Anda. Kesalahan dalam memilih fitting dapat berakibat fatal, mulai dari kebocoran, penurunan tekanan, kerusakan komponen, hingga risiko kecelakaan kerja. Berikut adalah langkah-langkah yang harus Anda perhatikan sebelum membeli dan memasang Alfagomma Male Stud Barrel Tee (LE).

Langkah pertama adalah menentukan jenis ulir yang digunakan pada sistem Anda . Identifikasi apakah sistem Anda menggunakan ulir metris (biasanya diberi kode M), ulir BSP (British Standard Pipe, kode G untuk parallel atau R untuk tapered), atau ulir NPT (National Pipe Thread, khas Amerika Utara). Setiap jenis ulir memiliki karakteristik sudut ulir dan bentuk puncak ulir yang berbeda. Pastikan fitting yang Anda pilih memiliki tipe ulir yang sama persis dengan port pada komponen sistem Anda. Memaksakan ulir yang berbeda akan merusak ulir port secara permanen yang memerlukan penggantian komponen mahal.

Langkah kedua adalah menentukan tekanan kerja sistem Anda . Ukur tekanan maksimum yang akan dihadapi oleh fitting dalam operasi normal, termasuk potensi lonjakan tekanan (pressure spikes). Jika sistem Anda beroperasi di atas 350 bar atau memiliki lonjakan tekanan tinggi, pilihlah seri S (Heavy series) yang dirancang untuk tekanan hingga 630 bar . Untuk tekanan kerja antara 100 hingga 350 bar, seri L (Light series) sudah memadai. Untuk tekanan di bawah 100 bar atau aplikasi yang tidak kritis, seri LL dapat menjadi pilihan yang lebih ekonomis.

Langkah ketiga adalah mempertimbangkan material fluida dan lingkungan aplikasi . Untuk aplikasi standar dengan fluida berupa minyak hidraulik mineral di lingkungan normal, fitting baja karbon dengan pelapisan anti karat sudah cukup. Namun, untuk fluida yang bersifat korosif seperti cairan hidraulik berbasis air (HFC/HFD), fluida sintetis yang agresif, atau untuk aplikasi di lingkungan laut yang sarat garam dan kelembaban tinggi, Anda harus memilih varian stainless steel 316. Baja tahan karat memiliki ketahanan korosi yang jauh lebih unggul dan akan memperpanjang umur fitting secara signifikan . Untuk aplikasi di lingkungan industri kimia, konsultasikan dengan teknisi mengenai kompatibilitas material dengan zat kimia spesifik yang ada.

Langkah keempat adalah mencocokkan dengan diameter selang atau pipa yang akan dihubungkan. Pastikan ukuran fitting yang dipilih sesuai dengan diameter dalam dan diameter luar selang hidraulik, atau sesuai dengan ukuran pipa yang akan disambung. Informasi ini biasanya tercantum lengkap dalam katalog teknis Alfagomma. Jangan pernah memaksakan selang ke fitting yang tidak sesuai ukurannya karena akan merusak fitting, selang, atau keduanya, dan berpotensi menyebabkan kegagalan yang berbahaya.

Langkah kelima adalah mempertimbangkan suhu lingkungan dan suhu fluida operasi . Jika sistem Anda beroperasi pada suhu normal antara minus 20 hingga plus 80 derajat Celsius, seal NBR standar sudah mencukupi. Namun jika suhu fluida atau lingkungan mencapai di atas 100 derajat Celsius, Anda harus memilih seal berbahan FKM atau Viton yang tahan hingga 150 derajat Celsius. Untuk aplikasi di lingkungan dingin ekstrem (minus 40 derajat Celsius atau lebih rendah), pastikan seal yang digunakan memiliki spesifikasi yang sesuai.

Langkah keenam adalah menentukan orientasi cabang yang dibutuhkan. Male Stud Barrel Tee (LE) pada umumnya memiliki konfigurasi tiga cabang yang saling tegak lurus (90 derajat). Namun, Alfagomma juga menyediakan varian dengan sudut lain seperti 45 derajat untuk aplikasi dengan keterbatasan ruang atau kebutuhan aliran spesifik . Perhatikan juga apakah Anda memerlukan ukuran yang sama pada ketiga cabang atau ukuran yang berbeda (reducing tee) untuk menghubungkan pipa/selang dengan diameter berbeda.

Langkah ketujuh adalah memastikan Anda membeli dari distributor resmi. Ini adalah langkah yang paling krusial namun sering diabaikan. Produk fitting hidraulik palsu beredar cukup luas di pasaran, terutama untuk produk dengan merek terkenal seperti Alfagomma. Produk palsu tidak hanya memiliki kualitas material yang buruk dan dimensi yang tidak presisi, tetapi yang lebih berbahaya adalah produk tersebut dapat gagal secara mendadak pada tekanan tinggi karena tidak melalui proses kontrol kualitas yang ketat. Membeli dari distributor resmi adalah satu-satunya cara untuk memastikan Anda mendapatkan produk Alfagomma 100 persen asli dengan kualitas terjamin, sertifikat keaslian, dan dukungan garansi yang resmi.

Kesimpulan

Alfagomma Male Stud Barrel Tee (LE) merupakan solusi fitting cabang yang tangguh, presisi, dan sangat andal untuk berbagai kebutuhan sistem hidraulik di sektor industri seperti alat berat, mesin konstruksi, sistem kelautan, pertanian, hingga pabrik manufaktur. Dengan memahami secara mendalam keunggulan material dan desainnya, spesifikasi teknis yang lengkap, cara perawatan yang benar, serta kriteria pemilihan yang tepat seperti jenis ulir, tekanan kerja, kompatibilitas fluida, dan kondisi lingkungan, Anda dapat memaksimalkan performa sistem hidraulik sekaligus secara signifikan mengurangi risiko kebocoran, waktu henti atau downtime, dan biaya perawatan jangka panjang.
