ESAB TWECO 22 Series Nozzles: Solusi Optimal untuk Pengelasan MIG Kelas Menengah
Dalam dunia pengelasan MIG (GMAW), kualitas hasil las sangat ditentukan oleh konsistensi aliran gas pelindung serta presisi komponen konsumable yang digunakan. Nozzle atau gas cup menjadi komponen kritis yang seringkali kurang mendapat perhatian, padahal perannya vital dalam menjaga kualitas weld pool dari kontaminasi atmosfer. Untuk aplikasi light to medium duty hingga 250 Ampere, ESAB TWECO 22 Series Nozzles hadir sebagai solusi standar industri yang menggabungkan ketahanan termal, fleksibilitas, dan kemudahan identifikasi.
Sebagai distributor resmi ESAB di Indonesia, PT Maxxima Hersam Solusi menyediakan rangkaian lengkap TWECO 22 Series Nozzles untuk mendukung operasional welding di berbagai sektor, mulai dari fabrikasi umum hingga perawatan alat berat dan migas.
Sekilas Tentang TWECO 22 Series
TWECO 22 Series Nozzles adalah lini produk pendingin udara (air-cooled) yang dirancang khusus untuk MIG gun kompatibel seperti Tweco No. 2, Spray Master 250, Smoke Master 250, dan berbagai model WeldSkill serta Classic Series lainnya. Seri ini tersedia dalam dua varian utama:

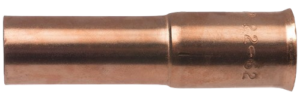

Formed Nozzles (WS22 Series): Menggunakan desain satu bagian dengan bahan copper alloy yang dibentuk presisi.
Heavy Duty 3-Piece Nozzles (HD22 Series): Desain tiga bagian yang self-insulated, terdiri dari nozzle housing (122 DHP copper alloy tubing), nozzle insert (brass alloy), dan nozzle insulator (G7 silicone material).
Seri 22 menjadi pilihan utama bagi welder yang menginginkan keseimbangan antara biaya operasional dan performa pada rentang ampere menengah, di mana kebutuhan akses ke sambungan las serta distribusi gas yang stabil menjadi prioritas.
Spesifikasi Lengkap ESAB TWECO 22 Series Nozzles
Parameter Dasar
| Parameter | Nilai / Spesifikasi |
|---|---|
| Merek | TWECO oleh ESAB |
| Series | 22 Series (WS22, HD22, WeldSkill 22) |
| Kapasitas Amperage | 0 – 250 Ampere (hingga 450A untuk varian HD22 tertentu) |
| Material Utama | 122 DHP Copper Alloy (formed), Brass Alloy (insert pada HD22) |
| Pendinginan | Air Cooled |
| Connection Style | Slip-On Adjustable, Threaded (untuk HD22 dengan gas diffuser HD52) |
| Insulation Type | Insulator terpisah (Part No. 32/WS32 untuk formed); Self-insulated (untuk HD22 3-piece) |
| Bore Diameter (pilihan) | 3/8″ (9.5 mm), 1/2″ (12.7 mm), 5/8″ (15.9 mm) |
| Outside Diameter (pilihan) | 3/4″ (19.05 mm) hingga 7/8″ (22.2 mm) |
| Length (panjang nozzle) | Mulai dari 2.1″ (53 mm), 2.383″ (60.5 mm), hingga 3.03″ (77 mm) |
| Tip Recess / Stick-Out | Adjustable (Protruding / Flush / Recessed) |
| Feature | Part number rolled-stamped pada permukaan luar untuk identifikasi mudah |
| Standar Kesesuaian | Tweco No. 2, Classic No. 2/3/4, WeldSkill WM250/WM400, Spray Master 250 |
| Gas Diffuser Kompatibel | Standard Gas Diffuser Part No. 52 / HD52 Series |
| Pengemasan | 2 pieces per pack (kecuali disebutkan lain) |
Varian Nomor Part yang Tersedia
Berikut adalah beberapa kode part utama yang tersedia untuk ESAB TWECO 22 Series Nozzles di pasokan PT Maxxima Hersam Solusi:
| Nomor Part | Series | Bore Diameter | Deskripsi |
|---|---|---|---|
| 12201347 | WeldSkill 22 | 5/8″ | Formed, slip-on, for light to medium duty |
| 12201342 / 12201120 | WS22 | 5/8″ | Standard slip-on, 250A, copper |
| 12201341 | WS22 | 1/2″ | Bottleneck, adjustable recess to protruding |
| 12201336 | WS22T | 3/8″ | Tapered (kerucut), flush to 1/8″ tip recess |
| 12201306 | HD22 | 1/2″ | 3-piece design, self-insulated, 250A |
| 12201307 | HD22 | 5/8″ | Heavy duty, conical shape |
| 1220-1311 | HD22-50F | 1/2″ | Flush tip, 3-piece, self-insulated |
| 12601602 | EL22I | 1/2″ | Eliminator series, 3-piece, silicone insulator |
Keunggulan ESAB TWECO 22 Series Nozzles
1. Kapasitas Amperage Tinggi dalam Kelas Menengah
Dengan rating hingga 250 Ampere untuk penggunaan kontinu, seri ini mampu melayani sebagian besar kebutuhan fabrikasi umum, perbaikan komponen baja karbon, stainless steel, hingga aluminium pada industri fabrikasi dan perawatan. Untuk varian HD22, kapasitas dapat mencapai 450 Ampere pada kelas medium-to-heavy duty.
2. Fleksibilitas Penyesuaian Tip-to-Nozzle Relationship
TWECO 22 Series dirancang untuk dapat diatur dalam tiga konfigurasi berbeda:
Recessed Tip (Tip Tersembunyi): Ideal untuk aplikasi panas tinggi, electrical stick-out panjang, atau saat nozzle kemungkinan menyentuh benda kerja.
Flush Tip (Tip Rata): Digunakan untuk stick-out pendek, menghasilkan arc length yang lebih rapat.
Protruding Tip (Tip Menonjol): Diperlukan untuk pengelasan open root pipe atau sambungan sempit. [14†L24-L30]
3. Desain Material yang Tahan Panas dan Spatter
Material 122 DHP Copper Alloy memberikan konduktivitas termal tinggi, meminimalkan akumulasi panas pada front-end gun serta memudahkan pembersihan spatter. Sementara itu, komponen insulator pada varian formed dan HD22 memastikan isolasi listrik yang konsisten sehingga memperpanjang umur MIG gun secara keseluruhan.
4. Kemudahan Identifikasi
Setiap nozzle dilengkapi dengan nomor part yang di-stamping (ditekan) secara permanen pada permukaan luar. Hal ini menghilangkan kebingungan saat penggantian komponen dan memastikan teknisi lapangan selalu menggunakan nozzle yang tepat sesuai spesifikasi yang dibutuhkan.
5. Kompatibilitas Universal
TWECO 22 Series Nozzles kompatibel dengan berbagai model MIG gun yang umum digunakan di Indonesia, termasuk Tweco No. 2, Classic No. 2/3/4, Spray Master 250, Smoke Master 250, WeldSkill WM 250, WeldSkill WM 400, serta berbagai varian ESAB. Hal ini menjadikannya pilihan ideal bagi bengkel yang mengoperasikan beragam peralatan las di lantai produksi.
Aplikasi di Industri
ESAB TWECO 22 Series Nozzles telah terbukti handal di berbagai sektor industri yang membutuhkan presisi dan daya tahan tinggi:
Oil & Gas – Fabrikasi Pipa dan Struktur Baja: Nozzle dengan bore 3/8″ hingga 1/2″ digunakan untuk pengelasan pipa schedule dan fitting pada platform dan kilang minyak, di mana joint access seringkali terbatas.
Marine Engineering – Perkapalan: Pengelasan lambung kapal dan konstruksi dek memerlukan nozzle dengan bore 5/8″ untuk cakupan gas maksimal pada pengelasan butt joint.
Mining – Perawatan Alat Berat: Pada proses hardfacing, perbaikan bucket excavator, dan fabrikasi dump truck, HD22 Series Nozzles menjadi andalan karena ketahanannya terhadap spatter dan debris..
Fabricasi Umum (General Fabrication): Untuk produk baja ringan, stainless, serta komponen otomotif, WS22 Series Nozzles dengan bore 1/2″ menawarkan keseimbangan ideal antara coverage dan akses.
Palm Oil – Perawatan Pabrik Kelapa Sawit: Pengelasan screw conveyor, tanki, dan struktur pendukung pabrik sawit sangat membutuhkan kualitas nozzle yang stabil..
Cara Memilih Nozzle TWECO 22 Series yang Tepat
Berdasarkan panduan pemilihan nozzle yang dipublikasikan oleh ESAB, terdapat beberapa faktor kunci dalam menentukan nozzle yang tepat untuk aplikasi welding Anda:
Tentukan Bore Diameter (Diameter Lubang):
3/8″ – untuk ampere 80–150A, joint access sempit.
1/2″ – untuk ampere 100–200A (paling umum).
5/8″ – untuk ampere di atas 180A hingga 250A serta coverage gas maksimal.
Tentukan Hubungan Nozzle-Tip: Flush untuk stick-out pendek, recessed untuk aplikasi suhu tinggi (overhead welding, vertical up), atau protruding untuk pipe welding.
Pilih Desain Bentuk:
Standard / Bottleneck: Kompromi antara coverage dan akses.
Tapered (Kerucut): Akses superior ke sambungan sudut dan fillet.
Conical: Coverage gas terluas.
Pastikan Insulator dan Gas Diffuser Kompatibel: Untuk formed nozzle WS22 gunakan Insulator Part No. 32 (1320-1100). Untuk HD22 gunakan HD52 Series Gas Diffuser.
